KX-106 GNSS四星全频RTK驾考导航定位天线航海测量测绘高精度定位天线

KX-106是一款涵盖GPS、GLONASS、BD、GALILEO四系统全频外置测量天线，可满足目前测量设备多系统兼容的需求。可广泛应用于大地测绘、海洋测量、航道测量、疏浚测量、地震监测、桥梁变形监控、山体滑坡监测、码头自动作业等场景。

立即咨询

产品详情

天线特性ANTENNA

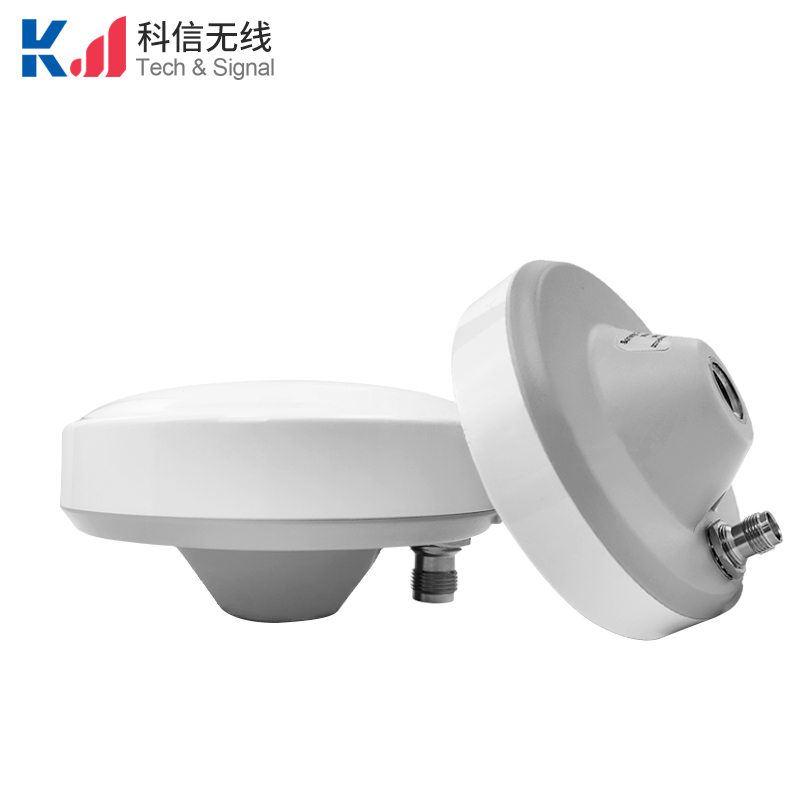

产品名称Product Name	KX-903A四星全频飞碟蘑菇天线
天线结构Patch Architecture	四馈点，双层叠加结构 Dual Four-point-feed, Dual Stacked Patch

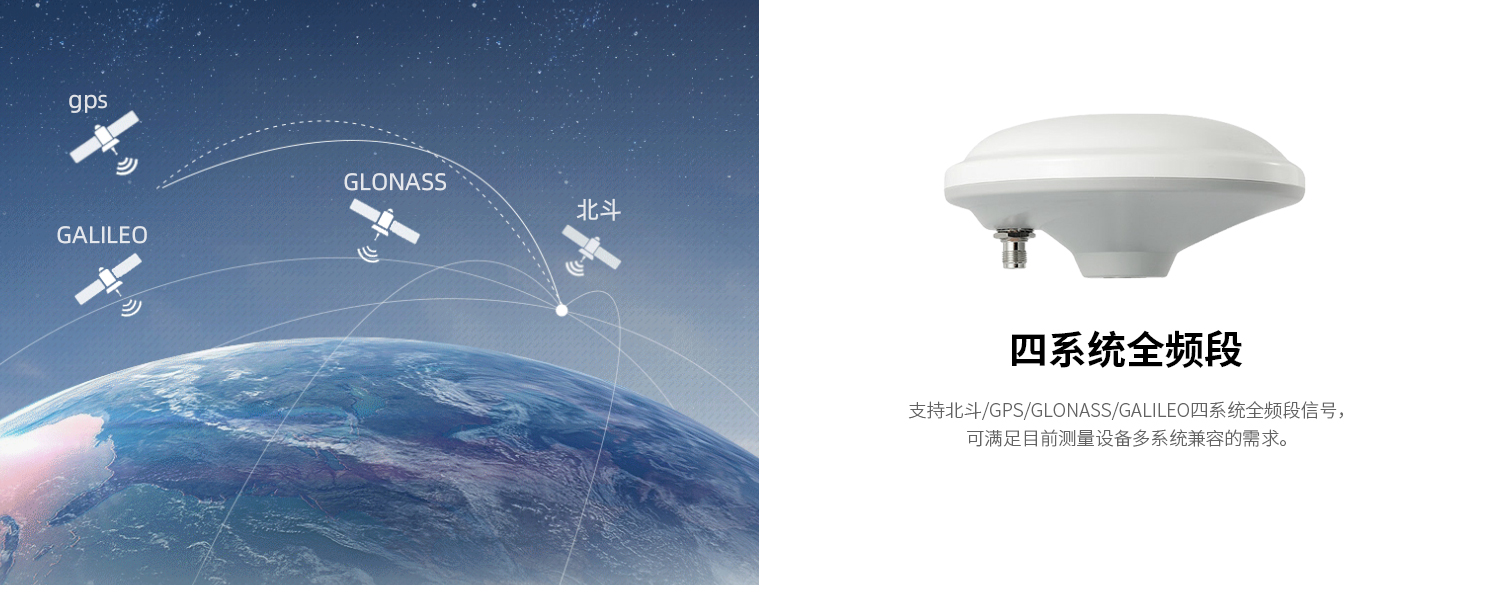

支持卫星信号 Supported positioning signal bands	GPS：L1/L2/L5 BDS：B1/B2/B3 GLONASS：G1/G2/G3 Galileo：El/E5a/E5b/E6 L-Band
阻抗Impedance	50Ω
极化方式Polarization	右旋圆极化（RHCP）
最大增益Peak Gain	≥5.5dbi
天线轴比Axial Ratio	≤1.5dB
水平面覆盖角度 Azimuth Coverage	360°
相位中心误差 Phase-center accuracy	≤2.0mm
相位中心重复性 Phase-center repeatability	≤1.0mm
低噪声放大器特性LNA
工作频段Frequency Range	1164MHz~1290MHz 1525MHz~1621MHz
低噪放增益LNA Gain	38±2.0dB
噪声系数Noise Figure	≤2.0 dB
输出驻波比Output VSWR	≤1.8
工作电压Operation Voltage	3.0~16V DC
工作电流Operation Current	≈45mA
可适配模组Adaptable to modules	UM482/UM960/UM980/UM982等
机械结构与环境特性MECHANICALS & ENVIRONMENTAL

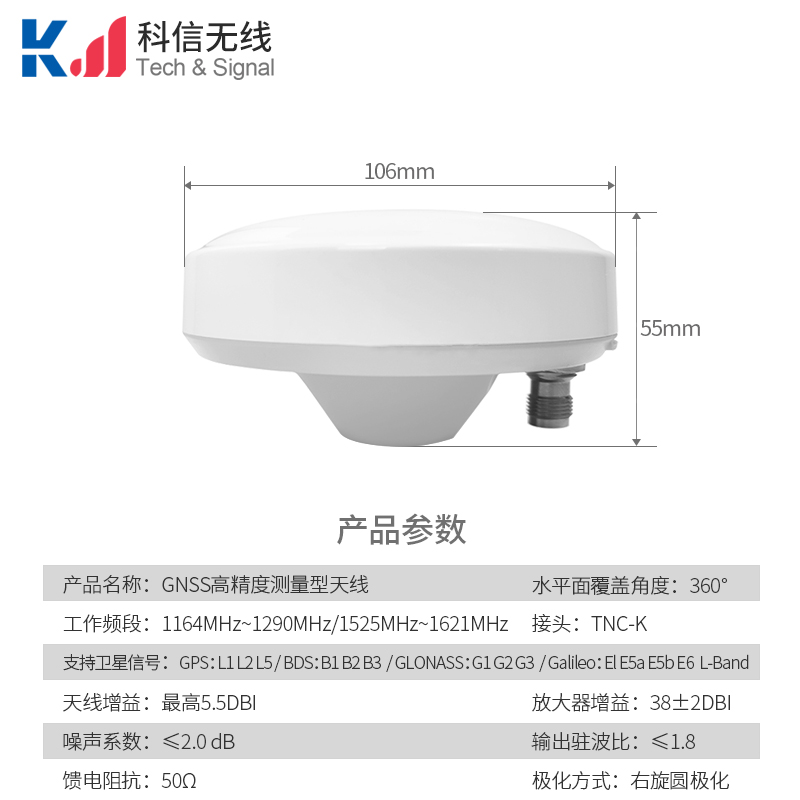

天线尺寸Dimension	Φ106mm*55.0mm
射频输出接口Connector	TNC ( Female)
天线外壳Radome	PC+PBT
产品重量Weight	≈260g

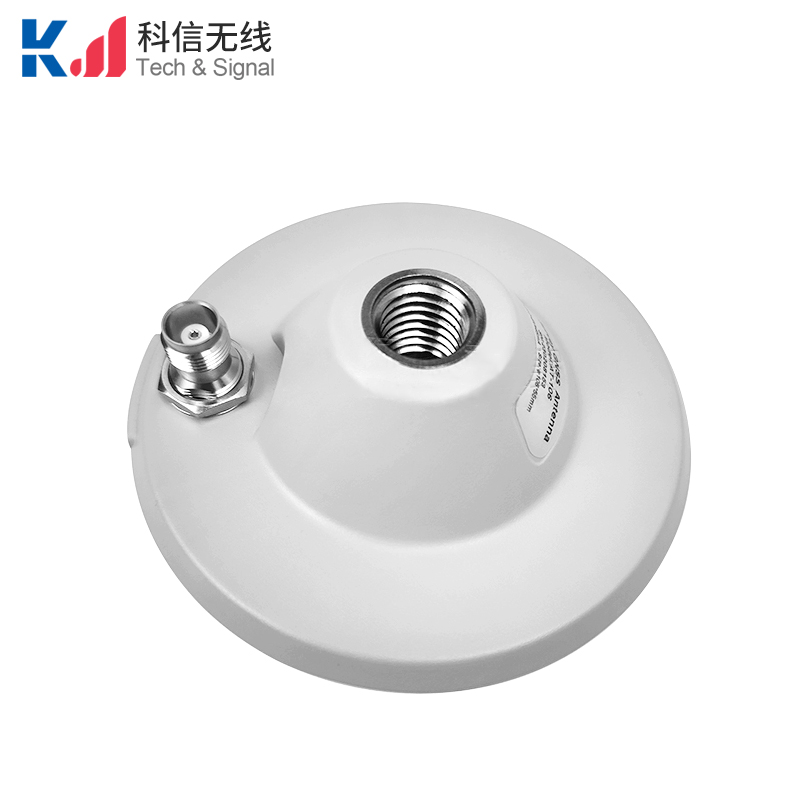

安装方式Attachment Method	5/8-11
工作温度Operating Temp	－40℃～＋85℃
储存温度Storage Temp	－45℃～＋85℃
湿度Humidity	95% No-condensing

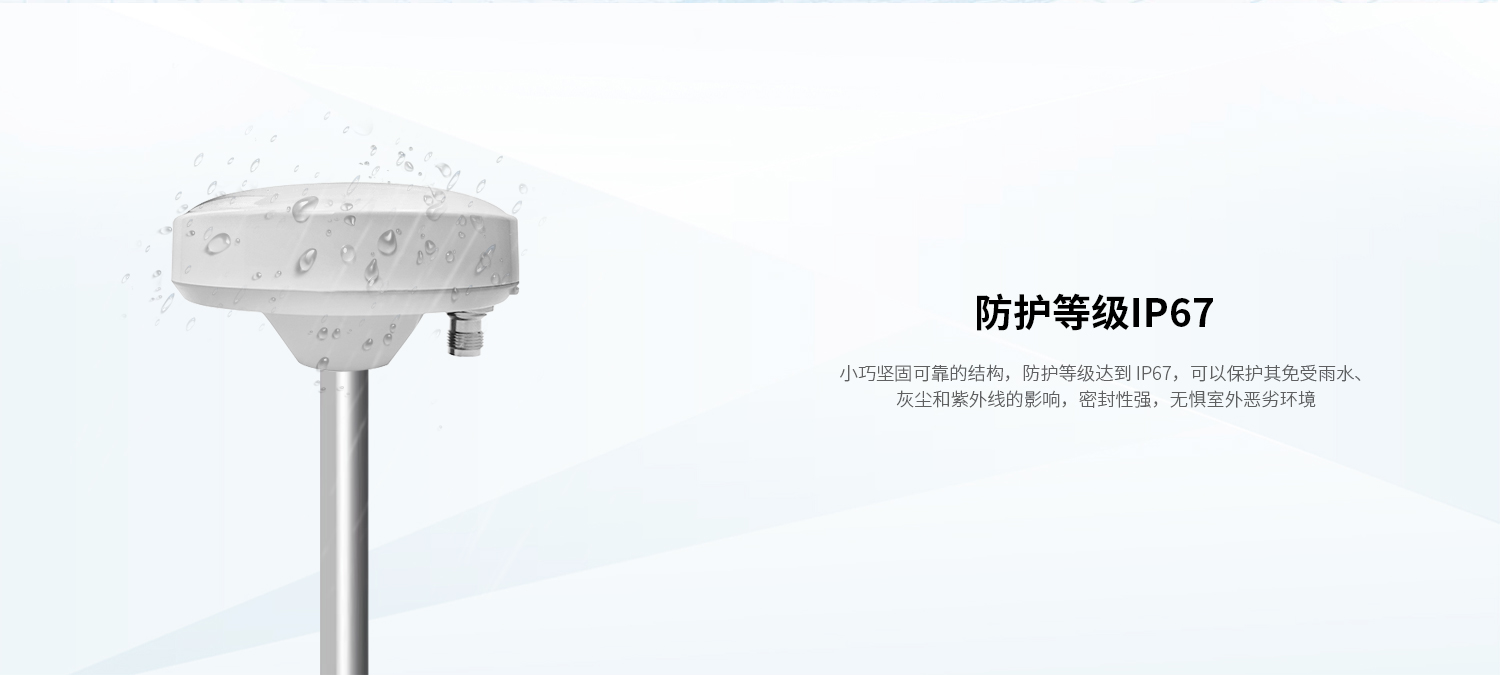

防水性能Waterproof	IP67
