天线特性ANTENNA

产品名称Product Name

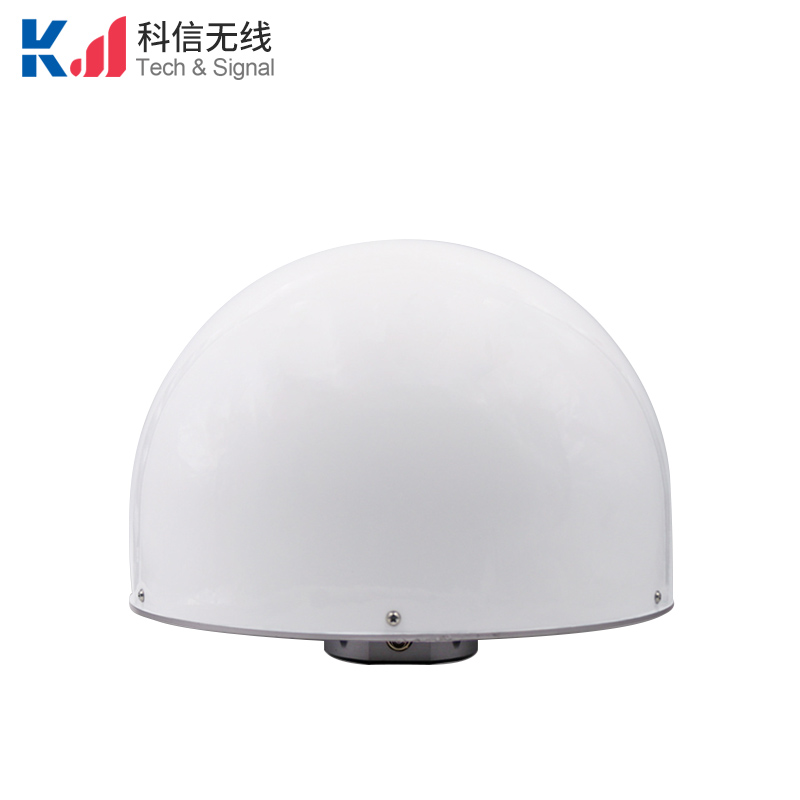

KX-801大地测量型3D扼流圈天线

天线结构Patch Architecture

四馈点，双层叠加结构

Dual Four-point-feed, Dual Stacked Patch

支持卫星信号

Supported positioning signal bands

GPS：L1/L2/L5

BDS：B1/B2/B3

GLONASS：G1/G2/G3

Galileo：El/E5a/E5b/E6

L-Band

阻抗Impedance

50Ω

极化方式Polarization

右旋圆极化（RHCP）

最大增益Peak Gain

≥6.5dbi

天线轴比Axial Ratio

≤1.5dB

水平面覆盖角度

Azimuth Coverage

360°

相位中心误差

Phase-center accuracy

≤2.0mm

相位中心重复性

Phase-center repeatability

≤1.0mm

低噪声放大器特性LNA

工作频段Frequency Range

1164MHz~1300MHz

1525MHz~1621MHz

低噪放增益LNA Gain

50±2.0dB

群时延差Group Delay variation

≤5ns

噪声系数Noise Figure

≤2.0 dB

输出驻波比Output VSWR

≤1.8

工作电压Operation Voltage

3.0~12V DC

工作电流Operation Current

≈60mA

机械结构与环境特性MECHANICALS & ENVIRONMENTAL

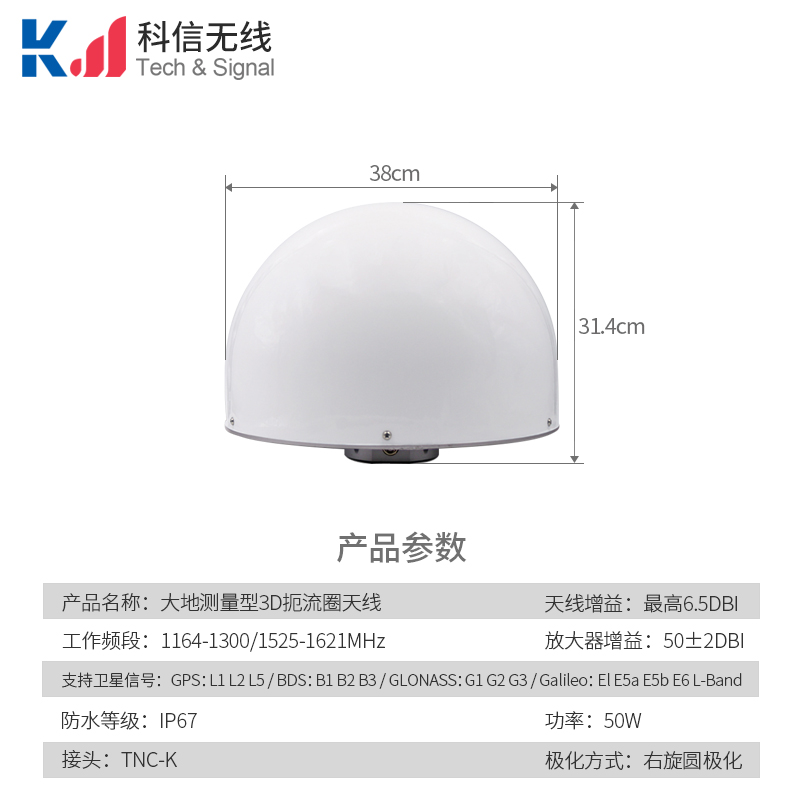

天线尺寸Dimension

Φ380mm*314mm

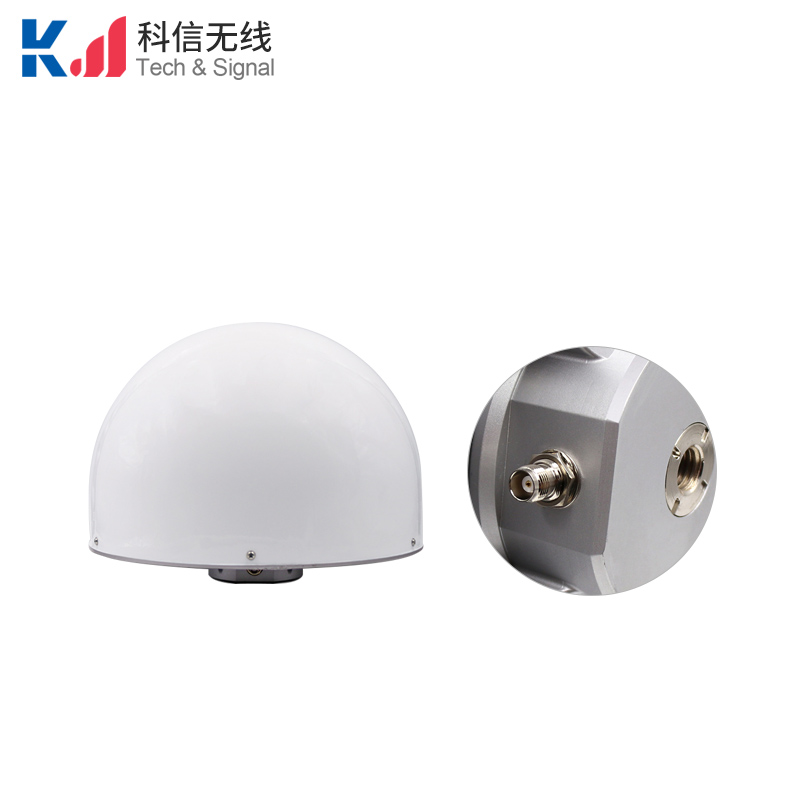

射频输出接口Connector

TNC ( Female)

天线外壳Radome

PC+PBT

产品重量Weight

≤10.5Kg

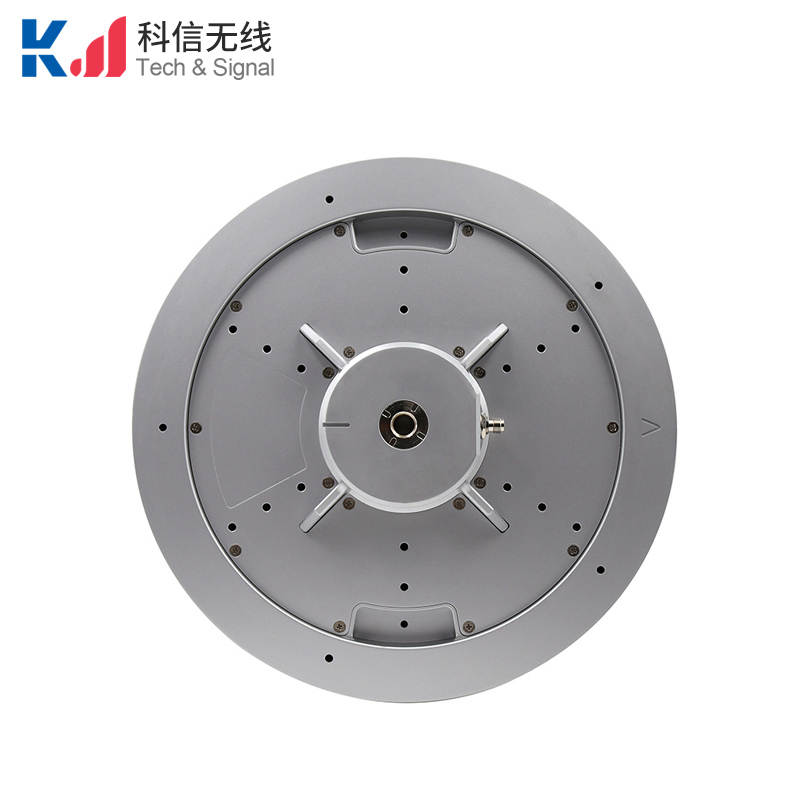

安装方式Attachment Method

5/8-11

工作温度Operating Temp

－40℃～＋85℃

储存温度Storage Temp

－45℃～＋85℃

湿度Humidity

95% No-condensing

防水性能Waterproof

IP67
